Sehnengalgen extra stabil

zum Herstellen vorgespannter Sehnen im Bogensport

Bild 1
Bild 2

Preis: 169 €

incl. 19% Mehrwertsteuer

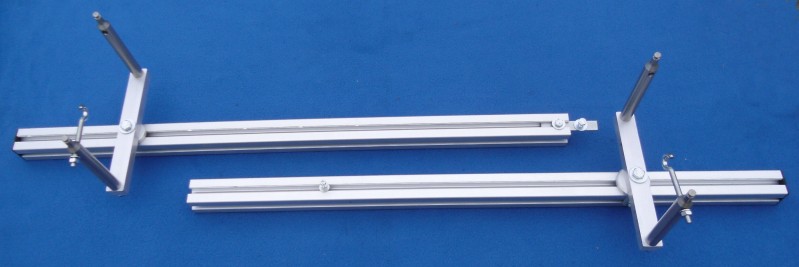

Der Sehnengalgen besteht aus zwei 100 cm langen Teilen, die einfach zusammengesteckt, verschraubt und mit

2 Schraubzwingen auf eine Werkbank oder ein Tisch gespannt werden.

Für sehr lange Sehnen gibt es ein zusätzliches Zwischenstück.

Das Grundelement besteht aus einem stabilen Aluminium- Profil. Die Bolzen sind aus Edelstahl Durchmesser 20 mm.

Durch diese stabile Bauweise ist der Sehnengalgen zum Herstellen von Sehnen unter Vorspannung geeignet.

Funktion:

Die beiden Schlitten werden mit Hilfe von sieben, beschrifteten Rasterpositionen auf der linken Seite  und einer 600 mm langen, CNC- gravierten Skala

auf der rechten Seite auf die Länge der Sehne eingestellt. Die Skala hat einen Strichabstand von 1 mm und ist angebracht, damit Sehnen immer wieder genau gleich

hergestellt werden können. Die Schlitten werden durch Schrauben M10 geklemmt.

Herstellen einer Sehne unter Vorspannung:

Die Arme werden quergestellt (Bild 1) und das Sehnengarn auf die Bolzen aufgespannt. Danach werden die Öhrchenwicklungen fertig gewickelt.

Jetzt kann die Sehne ausgehängt , die Arme längsgestellt (Bild 2) und die Sehne in die Hacken eingehängt werden.

Nun kann die Sehne durch Drehen des Hackens und der Mutter eingedreht und gespannt werden.

Wenn die Sehne unter Spannung ist, können die Mittelwicklung und die Endwicklungen gefertigt werden.

Sollten die Endwicklungen länger sein als der Bolzenabstand, kann der vordere Bolzen problemlos entfernt werden, damit Platz für das Wickelgerät ist.
